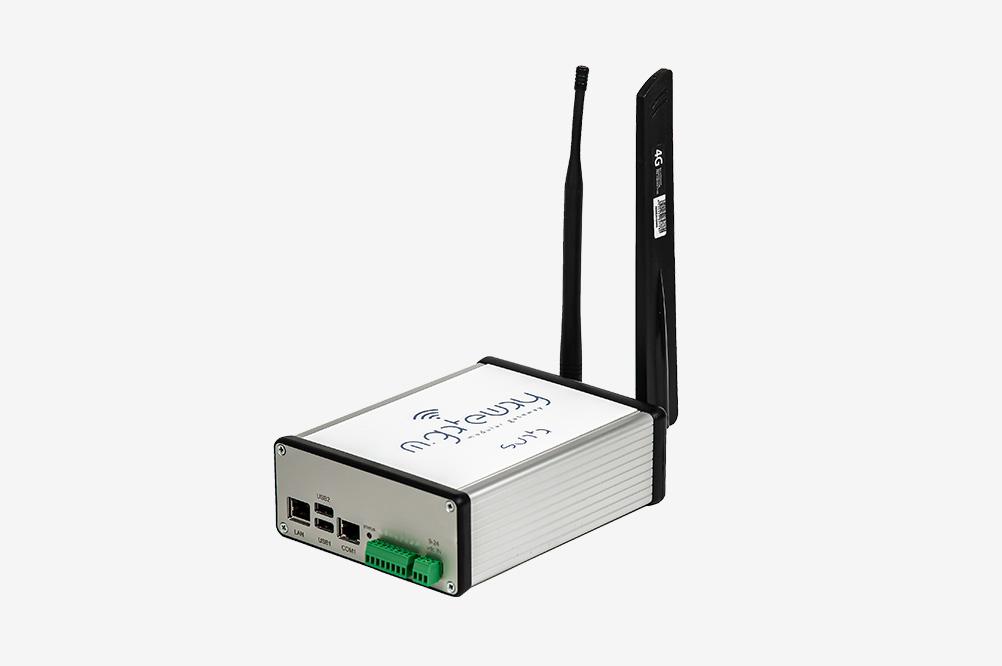

mGateway per reti di monitoraggio WIRELESS/WIRED

Monitoraggio automatico, gestione, memorizzazione ed invio dei dati provenienti da uno o più datalogger (wireless/wired) connessi a trasduttori elettrici analogici e digitali per monitoraggi strutturali, geotecnici ed ambientali, come ad esempio: fessurimetri, inclinometri, sensori di temperatura, misuratori di spostamento a filo, celle di carico, trasduttori di livello, di pressione, idrometri, ecc.
È un sistema gateway per la gestione di reti di monitoraggio wireless/wired e di Early Warning versatile ed autonomo, ideale per monitoraggi di breve/medio/lungo periodo.

• Versatile (monitoraggio strutturale, geotecnico ed ambientale);
• Semplicità di installazione e utilizzo;
• Web server integrato (gestibile mediante browser da smartphone/tablet/PC);
• Multi-connettività: Ethernet / WiFi / modem 4G / Digimesh® / LORAWAN ®;
• Espandibilità/Modularità: Multi-datalogger wireless/wired (monitoraggio puntuale e/o distribuito);
• Diagnostica Integrata (diagnostica di rete, temperatura, memoria);
• Invio automatico dei dati acquisiti su server FTP/FTPS/SFTP;
• Allarmi integrata (SMS/eMail);
• Basso consumo (tipico 250 mA);

MGateway è un sistema programmabile e di ampia versatilità, con funzionamento a batteria (12 Vdc) o da rete elettrica (mediante alimentatore 220 Vac / 12 Vdc), è indicato tipicamente nel monitoraggio strutturale / geotecnico / ambientale, attraverso l’ausilio di sistemi di acquisizione dati wireless/wired (datalogger dWISE, WISE e eDAS).
Si tratta di un gateway di trasmissione dati che integra anche le funzioni di raccolta, allertamento e gestione dei dati provenienti dai datalogger che fanno parte della sua rete.

CPU

• Microprocessore Broadcom BCM2837, Cortex-A53 (ARMv8) 64-bit SoC @ 1.2 GHz;
• 1GB LPDDR2 SDRAM;

MEMORIA

• Memoria flash dati interna 32GB eMMC;
• Memoria dati esterna su supporto SD 32 GB;

INTERFACCE DI COMUNICAZIONE

• Ethernet 10/100 Mbit I/F (RJ45);
• Modem 4G (LTE cat.4 max. 100 Mbps in DL e 50 Mbps in UL / 3G HSPA+ 42 Mbps in DL e 5.76Mbps in UL);
• Porta di comunicazione RS485 (per reti di datalogger wired);

MODULI INTEGRATI

• RS485 Half Duplex (9600 a 115200 bps) per reti di datalogger wired (eDAS);
• Modulo radio per reti di datalogger wireless (dWISE, WISE e eDAS)
• Reti Mesh: Digimesh® (2.4 GHz) – Portata radio in aria libera e senza ostacoli max. 1200 m;
• Reti a Stella (LoRaWAN®): LoRa® (868 MHz) – Portata radio in aria libera e senza ostacoli max. 5000 m;
• Modem 4G (LTE cat.4 max. 100 Mbps in DL e 50 Mbps in UL / 3G HSPA+ 42 Mbps in DL e 5.76Mbps in UL);

FUNZIONALITÀ AVANZATE

• Web server integrato gestibile mediante browser da smartphone/tablet/PC;
• Espandibilità delle reti di monitoraggio mediante nodi wireless e wired (monitoraggio puntuale e/o distribuito);
• Gestione e configurazione della rete wireless/wired di datalogger;
• Invio automatico dei dati acquisiti su server FTP/FTPS/SFTP;
• Invio allarmi Sms/e-Mail;
• Client NTP per la sincronizzazione dell’orologio interno;
• Gestione remota mediante SMS (stato/indirizzo IP del sistema e reboot);

DIAGNOSTICA

• Stato del sistema (CPU/Memoria/Temperatura);
• Stato delle reti wireless/wired;
• Stato memoria di ogni device della rete;
• Orologio di sistema e della rete di acquisizione;
• Potenza del segnale ricevuto dai moduli wireless (Digimesh);
• Potenza del segnale radio (modem 4G);
• Stato della connessione ad internet;
• Registro di log di sistema.

ALIMENTAZIONE E CONSUMI

• Alimentazione: 12 Vdc (range nominale 9: ÷ 24 Vdc);
• Potenza nominale: 2,8 Watt (max. 4,5 Watt);

RANGE DI ESERCIZIO

• Temperatura di esercizio: min. – 20 °C max. + 60 °C
• Umidità Relativa di esercizio: min. 0 % max. 80 %

Contenitore standard in alluminio anodizzato con gradi di protezione IP54 (versione indoor) e IP65 (versione outdoor);

Dimensioni:

• Versione indoor: 160 x 125 x 51.5 mm (L x W x H)
• Versione outdoor: 425 x 325 x 180 mm (L x W x H)

Peso:

• Versione indoor: ca. 1 kg
• Versione outdoor: ca. 10 kg
