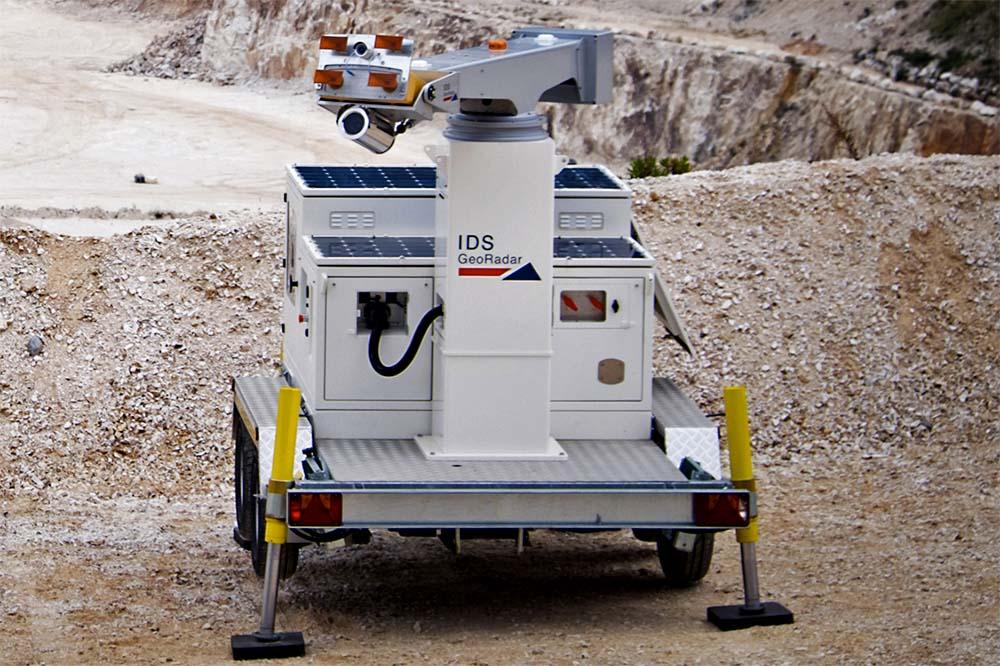

Radar Interferometrico IBIS-ArcSAR

Radar innovativo per il monitoraggio di pendii.

L’esperienza senza precedenti di IDS GeoRadar in un innovativo radar di monitoraggio delle pendiiha portato nuovamente a una rivoluzione tecnologica introducendo il sistema radar di nuova generazione basato sulla tecnologia Arc SAR.

L’IBIS-ArcSAR è progettato per rapidi e robusti impieghi e per garantire con fiducia i più elevati standard di sicurezza per la gestione delle condizioni di rischio. Se si tratta di un posizionamento strategico o tattico, IBIS-ArcSAR offre una flessibilità e prestazioni senza precedenti per prendere decisioni critiche.

L’IBIS-ArcSAR è il primo e unico radar dell’industria mineraria che fornisce funzionalità di copertura delle cave a 360 ° da un’unica apparecchiatura. Il sistema sfrutta l’intervallo più ampio e più lungo (5.000 metri) e il tempo di scansione più corto (360° in 40 secondi, 180° in 20 secondi) ed un sensore GNSS incorporato per la georeferenziazione automatica.

La straordinaria risoluzione spaziale di 10 milioni di pixel stabilisce nuovi standard per il monitoraggio critico della sicurezza, coprendo intere aree in pendenza (pendii) da piccole aree a movimenti estesi a parete anche a lunghe distanze. La qualità dei dati è sempre garantita dall’algoritmo di correzione atmosferico all’avanguardia di IDS GeoRadar e da un sistema intelligente di gestione dei dati.

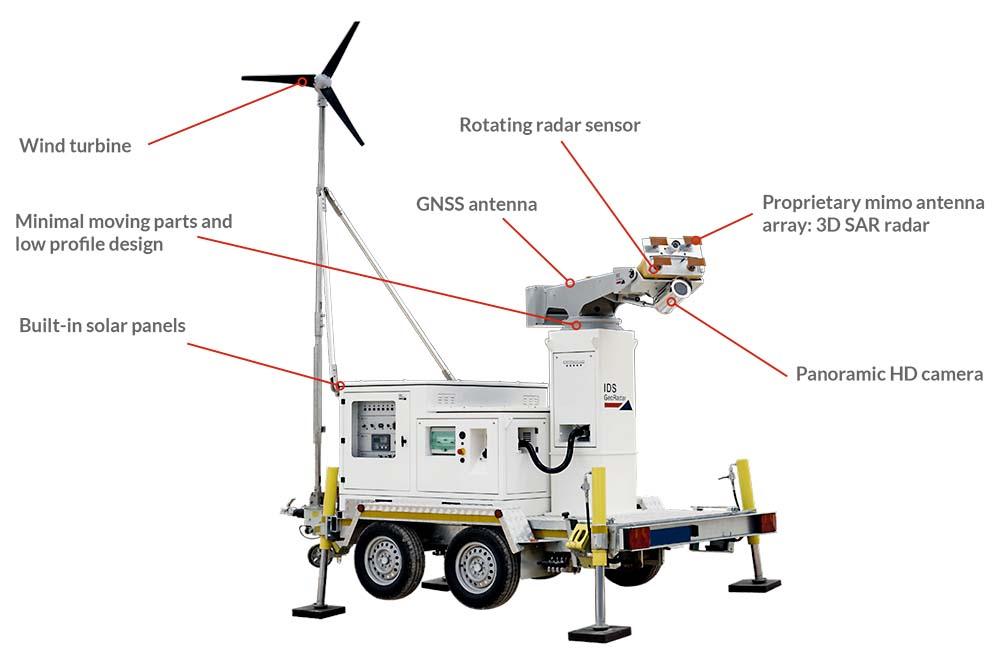

IBIS-ArcSAR è anche il primo radar SAR completamente 3D che utilizza un sistema proprietario ad array di antenne in configurazione mimo e l’indagine DTM automatica. Il sistema dispone inoltre di una videocamera HD panoramica integrata che fornisce immagini in tempo reale delle pareti della cava e visualizzazione immediata di aree critiche.

Integrando perfettamente nella suite Guardian FPM360, IBIS-ArcSAR può espandere drasticamente l’area di investigazione con la sovrapposizione di aree di più radar IBIS per sfruttare le singole funzionalità TrueVector, offrendo un ricco ambiente di lavoro geotecnico. Una soluzione che unisce i dati radar, lo spostamento dei prismi e l’analisi di movimenti lenti in un’unica piattaforma versatile senza la necessità di investire in software aggiuntivo.

Caratteristiche:

• Gamma di scansione: fino a 5.000 m
• Massima copertura: 360° H x 120° V (70 ° V per sessione)
• Tempo di scansione: 360° in 40 sec; 180° in 20 sec
• Risoluzione: 10 milioni di pixel per la scansione a risoluzione completa
• Pannelli solari integrati, generatore diesel e turbina eolica opzionale
• 3D SAR¹ e rilevamento DTM automatico
• Fotocamera HD incorporata sulla testa rotante (con collegamento ai dati radar
• Sensore GNSS integrato
• Funziona in tutte le condizioni meteorologiche e temperature (-20 °C / -50 °C² a +55 °C)
• Funzionamento completamente remoto (collegamento radio wireless) e dimensione file ottimizzata per canali trasmissivi con una bassa larghezza di banda
• Generazione di allarmi con livelli definiti dall’utente e criteri di allarme multipli
• Nessun ritardo nell’elaborazione di dati e nella generazione di allarmi
• Esportabilità dell’output georeferenziato al software di pianificazione del sito di investigazione
• Strumenti di analisi geotecniche integrate
• Integrazione nella suite TrueVector FPM360

1 brevettato
2 con kit a bassa temperatura

• Monitoraggio ambientale
• Monitoraggio strutturale
